En esta actividad, experimentaremos con la percepción de profundidad y el efecto 3D con la creación de unas gafas anaglíficas. Esta experiencia práctica nos permitirá comprender cómo funcionan este tipo de gafas para generar imágenes en tres dimensiones y explorar la importancia de los colores en la creación de estos efectos visuales. También podremos preparar imágenes adecuadas para visualizar con este tipo de gafas.

Las gafas anaglíficas son un tipo de gafas diseñadas para ver imágenes o vídeos en tres dimensiones (3D) utilizando el método del anaglifo. Estas gafas tienen dos lentes de colores diferentes: una lente roja y otra lente cian (azul-verde).

Fuente: Televisión Digital

Cómo funcionan las gafas anaglíficas

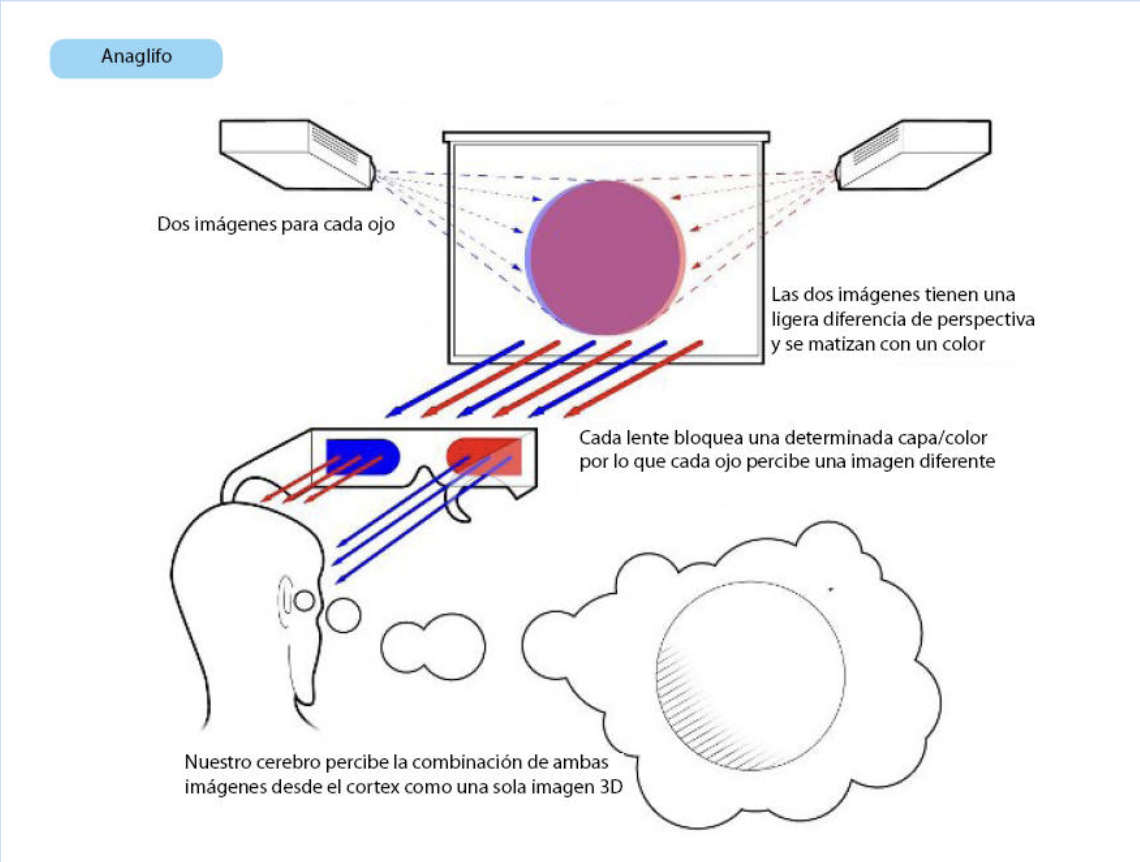

El método del anaglifo es una técnica estereoscópica que superpone dos imágenes de la misma escena desde diferentes perspectivas. Cada una de estas imágenes se filtra en un color específico: rojo para una perspectiva y cian para la otra. Cuando un espectador usa gafas anaglíficas, cada ojo ve solo una de las imágenes (debido a los filtros de color), y el cerebro combina estas dos imágenes para crear la ilusión de profundidad y percepción 3D.

Uso y aplicaciones

Se suelen utilizar para ver películas, imágenes o gráficos que han sido creados con esta técnica. Aunque han sido superadas en popularidad por otros métodos más avanzados de visualización 3D(como las gafas polarizadas o las gafas activas de obturador), las gafas anaglíficas siguen siendo una opción simple y económica para ver contenido en 3D. Son especialmente útiles en materiales impresos, como libros o revistas, y en aplicaciones educativas y científicas para visualizar datos tridimensionales.

Requisitos para que funcionen las gafas anaglíficas

Imágenes: deben estar diseñadas específicamente para ser vistas con gafas anaglíficas. Esto significa que la imagen debe contener dos versiones de la misma escena, tomadas desde dos ángulos ligeramente diferentes (simulando la vista de los dos ojos humanos). Una versión de la imagen estará tintada de rojo y la otra de cian. Imágenes o vídeos normales, que no están preparados de esta manera, no producirán un efecto tridimensional cuando se miran a través de estas gafas.
Separación de color: las gafas anaglíficas utilizan sus lentes de colores (rojo y cian) para filtrar cada versión de la imagen a cada ojo por separado. El ojo detrás de la lente roja verá únicamente las partes de la imagen correspondientes al filtro rojo, y el ojo detrás de la lente cian verá solo las partes correspondientes al filtro cian. Este proceso es lo que permite al cerebro interpretar la imagen como una imagen tridimensional.

Pasos en la actividad

Paso 1. Diseño de gafas. Seguid las indicaciones de vuestro profesor para crear el diseño de vuestras gafas, bien dibujadas por vosotros mismos sobre una cartulina, o a partir de esta plantilla pre-diseñada. En ambos casos, aseguraos de que la abertura para las lentes coinciden con la posición de los ojos.

Paso 2. Con cinta adhesiva o pegamento, fijad el papel celofán rojo a una de las aberturas de las lentes y el celofán cian a la otra y comprobad que cada hueco (lente) queda cubierto completamente y de manera segura para que no se despegue. Para acabar, podéis decorar las gafas a vuestro gusto.

Paso 3. Ahora solo os queda ¡probar vuestras gafas! Para ello, podéis buscar ejemplos de imágenes anaglifo o, si lo preferís, podréis crear vuestros propios anaglifos. Os lo mostramos en la actividad opcional que encontraréis a continuación.

Describid lo que veis en cada caso y discutid cómo las gafas alteran vuestra percepción para crear el efecto 3D. Experimentad con diferentes tipos de anaglifos.

Paso 4. Comentad en vuestro grupo cómo las gafas anaglíficas crean el efecto 3D y por qué el color es tan importante en este proceso. Recoged vuestras conclusiones y reflexiones en vuestros cuadernos de bitácora.
